  • 當前位置:首頁  > 產品中心

    電動楔式閘閥

    發布時間:2016-12-31 關注次數:

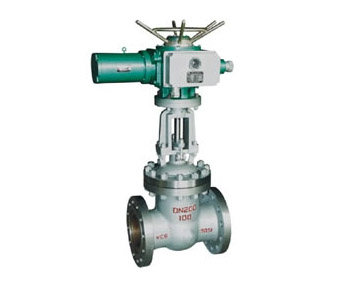

      電動楔式閘閥

    Z941H、Z941Y、Z941W 型 PN16~PN200 鋼制電動楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金鉻鎳鈦不銹鋼(Z941H-16~200 Z941Y-16~200 Z941Y-16I~200I Z941Y-16P~200P Z941Y-16R~200R Z941W-16I)、(Z941W-16P)、鉻鎳鉬鈦不銹鋼(Z941W-16R),公稱壓力 PN16~PN200,閥體材料為碳素鋼(Z941H-16~200 Z941Y-16~200)、鉻鎳鈦不銹鋼(Z941Y-16P~200P Z941W-100P)、鉻鎳鉬鈦不銹鋼(Z941Y-16R~200R Z941W-16R)、鉻鉬合金鋼(Z941Y-16I~200I Z941W-16I)的閘閥。

    Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥主要性能參數
    型號PN工作壓力/MPa適用溫度/℃適用介質
    Z940H-16C~6316~631.6~6.3≤425水、蒸汽、油品
    Z940Y-16C~63
    Z940Y-16P~63P≤150弱腐蝕性介質
    Z940W-16P~63P
    Z940Y-16R~63R腐蝕性介質
    Z940W-16R~63R
    Z940-40I-63I40~634.0~6.3≤550水、蒸汽、油品

    產品零部件材料

    Z940H、Z940Y、Z940W 型 PN16~PN63 鋼制電動楔式閘閥零部件材料
    型號材料
    閥體、閥蓋、閘板閥桿密封面填料
    Z940H-16C~63碳素鋼鉻不銹鋼堆焊鐵基合金石棉石墨或柔性石墨
    Z940Y-16C~63堆焊硬質合金
    Z940Y-16P~63P鉻鎳鈦不銹鋼鉻鎳鈦不銹鋼堆焊硬質合金聚四氟乙烯
    Z940W-16P~63P本體材料
    Z940Y-16R~63R鉻鎳鉬鈦不銹鋼鉻鎳鉬鈦不銹鋼堆焊硬質合金
    Z940W-16R~63R本體材料
    Z940-40I~63I鉻鉬鋼鉻鉬鋁鋼硬質合金柔性石墨

    產品外形及結構尺寸

    Z940H、Z940Y、Z940W 型 PN16 鋼制電動楔式閘閥主要外形及結構尺寸
    DNLDD1D2bfz×ΦdH重量/kg
    502501601251001634×Φ1865359
    652651801451201834×Φ1866562
    802801951601352038×Φ1872574
    1003002151801552038×Φ1878792
    1253252452101852238×Φ18902152
    1503502802402102438×Φ23955161
    20040033529526526312×Φ231105219
    25045040535532030312×Φ251343376
    30050046041037530412×Φ251516484
    35055052047043534416×Φ251678695
    40060058052548536416×Φ301849977
    45065064058554540420×Φ3019371033
    50070070565060844420×Φ3422341087
    60080084077071848520×Φ4124321357
    70090091084078850524×Φ4124891481
    8001000102095089852524×Φ4126431845

    Z940H、Z940Y、Z940W 型 PN25 鋼制電動楔式閘閥主要外形及結構尺寸
    DNLDD1D2bfz×ΦdH重量/kg
    502501601251002034×Φ1865364
    652651801451202238×Φ1866565
    802801951601352238×Φ1872579
    1003002301901602438×Φ2378798
    1253252702201882838×Φ25902154
    1503503002502183038×Φ25955168
    20040036031028934312×Φ251105219
    25045042537033236312×Φ301343390
    30050048543039040416×Φ301516505
    35055055049044844416×Φ341678736
    40060061055050548416×Φ3418491027
    45065066060055550420×Φ3419371139
    50070073066061052420×Φ4122341228
    60080084077071856520×Φ4124321502
    70090095587581560524×Φ4824891617
    8001000107099093064524×Φ4826431923

    Z940H、Z940Y、Z940W 型 PN40 鋼制電動楔式閘閥主要外形及結構尺寸
    DNLDD1D2bfz×ΦdHD0重量/kg
    5025016012510088204×Φ18480-77
    65280180145120110228×Φ18595-86
    80310195160135121228×Φ18690-140
    100350230190160150248×Φ23760-160
    125400270220188175288×Φ25830-360
    150450300250218204388×Φ341000250327
    2005504053452822604412×Φ341293320420
    2506504704003453134812×Φ411450400722
    3007505304604083645416×Φ411685500790
    3508505955254654226016×Φ4118755001100
    4009506705855354746616×Φ4820404002040
    50011508007056125767020×Φ5426004002630

    Z940H、Z940Y、Z940W 型 PN63 鋼制電動楔式閘閥主要外形及結構尺寸
    DNLDD1D2bfz×ΦdHD0重量/kg
    5025017513510088264×Φ2357425087
    65280200160120110288×Φ23688-94
    80310210170135121308×Φ23662250138
    100350250200160150328×Φ25772250190
    125400295240188175368×Φ301050320310
    150450340280218204388×Φ341000250327
    2005504053452822604412×Φ341293320420
    2506504704003453134812×Φ411450400722
    3007505304604083645416×Φ4116855001100
    3508505955254654226016×Φ4118755001100
    4009506705855354746616×Φ4820404002040
    50011508007056125767020×Φ5426004002630

    Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥主要性能參數

    型號PN工作壓力/MPa適用溫度/℃適用介質
    Z941H-100~200100~20010.0~20.0≤425水、蒸汽、油品
    Z941Y-100~200
    Z941Y-100I~200I≤550油品、蒸汽
    Z941Y-100P~200P≤150弱腐蝕性介質
    Z941Y-100R~200R≤200醋酸類
    Z941W-100R10010.0≤200醞釀類
    Z941W-100I≤550油品、蒸汽
    Z941W-100P≤150弱腐蝕性介質

    產品零部件材料

    Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥零部件材料
    型號材料
    閥體、閥蓋、閘板閥桿密封面填料
    Z941H-100~200碳素鋼鉻不銹鋼堆焊鐵基合金石棉石墨或柔性石墨
    Z941Y-100~200堆焊硬質合金
    Z941Y-100I~200I鉻鉬合金鋼柔性石墨
    Z941Y-100P~200P鉻鎳鈦不銹鋼聚四氟乙烯
    本體密封
    Z941Y-100R~200R鉻鎳鉬鈦不銹鋼堆焊硬質合金聚四氟乙烯或柔性石墨
    Z941W-100R本體
    Z941W-100I鉻鉬合金鋼耐熱鋼或不銹鋼
    Z941W-100P鉻鎳鈦不銹鋼

    產品外形及結構尺寸

    Z941H、Z941Y、Z941W 型 PN100 鋼制電動楔式閘閥主要外形及結構尺寸
    DNLDD1D2D8bz×ΦdH重量/kg
    5025019514511285284×Φ25680150
    65280220170138110328×Φ25730180
    80310230180148115348×Φ25795190
    100350365210172145388×Φ30880300
    125400310250210175428×Φ34943440
    1504503502902502054612×Φ341234400
    2005504303603122605412×Φ411339684
    2506505004303823136012×Φ11470803
    3007505855004423647016×Φ4818301568
    3508506555604984207616×Φ5421851510
    Z941H、Z941Y 型 PN160 鋼制電動楔式閘閥主要外形及結構尺寸
    DNLDD1D2D8bz×ΦdH重量/kg
    5030021516513295368×Φ25700250
    65340245490152110448×Φ30750250
    80390260205168130468×Φ30815250
    100450300240200160488×Φ34860-
    125525355285238190608×Φ41970-
    1506003903182702056612×Φ411224-
    2007504804003452757812×Φ481490-
    Z941H、Z941Y 型 PN200 鋼制電動楔式閘閥主要外形及結構尺寸
    DNLDD1D2D8bz×ΦdH
    5035021016012895408×Φ27712
    65410260203165110488×Φ30765
    80470290230190160548×Φ34850
    100550360292245190668×Φ41980
    1256503853182702057612×Φ411080
    1507504403603052408212×Φ481140
